今まで手つかずだったエアコン周りのイルミ。
ムラなく綺麗に光らすには基板おこして指向特性の広いチップLEDつこてといろいろ考えていましたが、ワンオフでは手間がかかりすぎるので今まで放置状態でした。

ところがぁ〜!。
さすが蒼パパさん。やってくれましたね〜。
クウォリティーめっさ高いです。

素材 (by Blue Label)
クウォリティ〜めっさ高いでぇ。

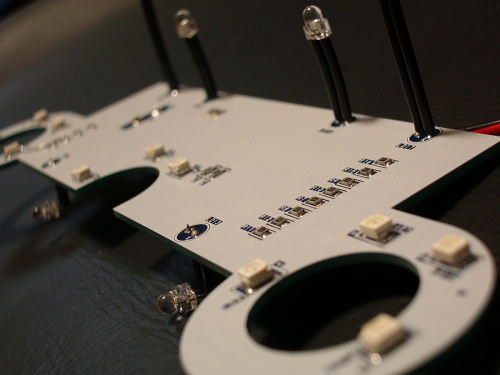

表面は一面真っ白なシルク印刷。
光の反射を考慮に入れた、さすが大人な作り。

スタンレー製チップLED(フィットの純正メーターイルミと同一メーカー)が使われています。
めっさちっこいチップ抵抗で電流制限。

Blue Label

基板裏はブルーレジスト仕様。
小技がニクイね〜。

シルク印刷でロゴ入り。

点灯チェケラッチョ。

試験点灯ぉ〜!。

温度調節部はグラデ〜ション。
これまたよく考えられていて、全部ブルーもいいかもしれませんが、温度表示部プレートの赤色印刷部にブルーでは”黒”になってしまいます。
なのでグラデ。
温風なのにブルーっていまいち感もあるもんね〜。

ええ感じ。

カップホルダーを照らす砲弾型LEDは5ハイの白に変更しました。

ニョッキリ生えた4個のLEDのうち、外側2個のLEDは内気循環・外気循環表示パネル用。
内側2個は内気・外気循環切り替えノブ用です。

インストール

めっさ簡単ポン付けです。
詳細取り付け説明は Blue Label ウェブサイトを参照。

オ〜ディオごっそり。

車両からオーディオパネルごっそり外します。

裏。

ひっくり返してエアコン部分をちゃっちゃとバラしましょう〜。

+ドライバー1本で簡単です。

エアコン調節部分。

取り外したエアコン調節部分。

内側には銀色の金属製のプレートが装着されてますが、それも外します。
金色のプレート(画像分)はそのままで。

内側は結構汚れてるのでキレイキレイしましょ。

LED基板裏。

LED基板の裏に両面テ〜プを装着。

冬は冷えてるので、ドライヤーなどで暖めてやると、粘着力が上がります。

完璧!。

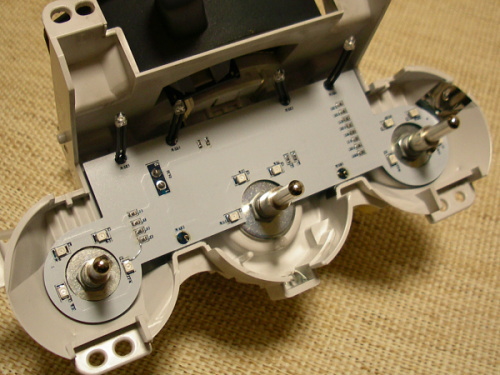

すっぽりジャストフィット〜。

点灯チェックだ。キレウィ〜。

内気・外気循環パネルのイルミ用。

矢印のLED光を各パネルになるべく直接当たるように微調整。

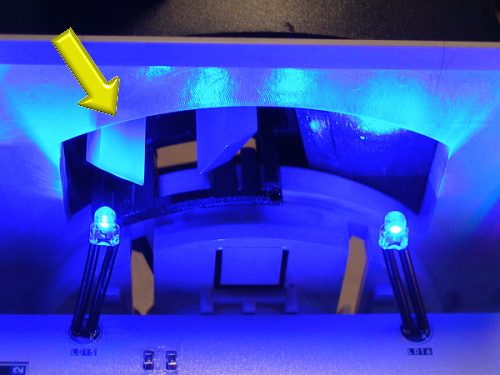

内気循環。

内気・外気循環の切り替えノブ用のイルミ。

乳白色の樹脂を光が伝ってノブ用のイルミになります。
矢印側はノブを内気循環側へ移動。

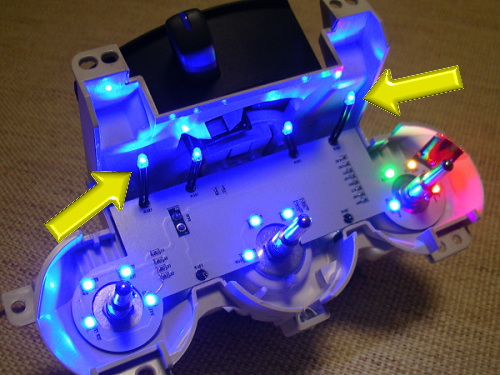

ニョッキリ生えたLEDの位置を微調整。

外気循環。

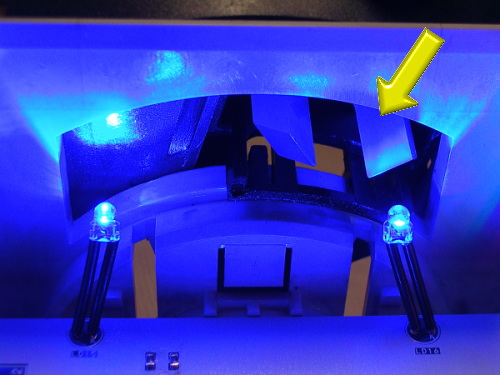

こちらは外気循環。

こちらも直接LEDの光が樹脂に当たるように微調整。

あとは元通りに組み直して完成〜。
基板から赤と黒の配線が出てますので、純正イルミ配線にエレクトロタップで分岐接続。

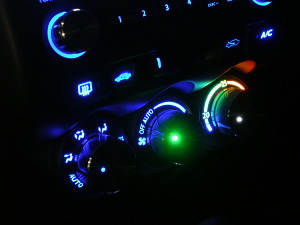

完成〜!

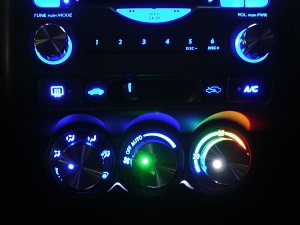

ようやくオーディオ部分のイルミと統一されてかなりいい感じ。
ほんとムラなく綺麗に光ってます。
蒼パパさん、ありがと〜。 (ブチュ〜!)

統一されて、 めっさキレウィ〜!。
