B4くらいの大きさの白色0.3mm厚プラ板とOHPシート。

つや消しのOHPシートがあればベストですが、あるのかな。

メーターを分解。
メーターASSYはツメで固定されているだけなので分解は簡単。

指針を外す方法は、
「メーターイルミネーション　チップLED交換」で。

プラ板をメーターパネルの形に切り出します。

特に指針のストッパーの位置とフチにある位置決め溝は狂いなく。
ストッパーの位置が狂っているとデザインしたシート自体もずれてしまいます。
また、ストッパーの穴が大きすぎるとストッパーがグラグラで指針の”０”位置がズレますのでブサイクです。

綺麗に収まりました。
我ながら自画自賛。（笑）

一番楽しく時間のかかるパネルデザインです。

純正のパネルをスキャンし、デザインソフトを使用して作成。
スキャン画像は微妙に歪んでいるので補正等考慮にいれて。
私は原寸の５倍ほどの大きさで３個のメーターを個別にデザインしました。
プリントアウトはフォトからさらに細かいモードで２回擦り。
１回ではさすがの黒ベースでも光の強い警告マーク等が透けました。

３個のメーターパネルに分けたほうが微調整でき、しっくりします。また、上手に配置すると３個のメーターがＡ４用紙１枚に全て収まりますので印刷無駄がなく節約できます。

パネルの切り出しはぼちぼちでＯＫ。
ストッパー穴は狂いなく。
ストッパーを刺すとこの位置を中心に微妙に回転させるぐらいしか微調整できません。
位置が決まればパネルのフチを薄い両面テープで固定。
これもしっかり固定する必要はなくぼちぼちで。

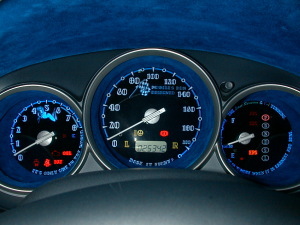

あとは組み付けて完了。

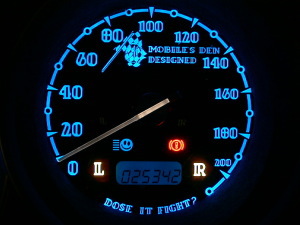

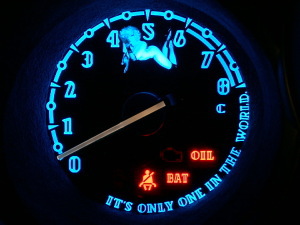

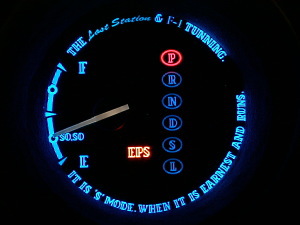

夜はむふふです。
