テールランプ下部点灯
使用されていないテールランプの下の部分をブレーキランプとスモールランプに使ってしまおうというものです。 ネタ提供はすぽ〜んさん。「Enjoy it !!」 正統派DIYのお手本みたいなサイトです。
使用されていないテールランプの下の部分をブレーキランプとスモールランプに使ってしまおうというものです。
ネタ提供はすぽ〜んさん。「Enjoy it !!」 正統派DIYのお手本みたいなサイトです。

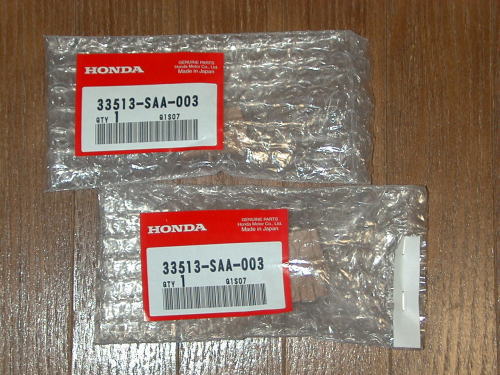

FIT用ブレーキランプソケット (他車種との共通部品だと思います。)
品番「33513-SAA-003」 1個 400円 2個購入800円でした。 *要確認。
コネクターも注文可能かどうか聞きましたが、ワイヤーアッシーにくっついているので単品注文はできませんでした。
ジャンクでないかも聞きましたが、ワイヤー不良自体が少ないのでこれもバツ。
私の持っているハンダごてでは大きすぎてソケットにハンダ付けすることができなかったので、凡庸端子を使用しました。
ポン橋で購入。 1個単位で売ってました。 値段は1個5円ぐらいだったと・・・。
使用するのはフィラメントが2つ入っているものです。 ペアで340円でした。
21/5Wでノーマルと同じ容量です。
ソケットのピンが3本あるので3本1組で使用します。
電球はかなり熱くなりますのでご注意を。
リアバンパーは、 A : プラスネジ B : 5mm六角ボルト(六角レンチ) C : クリップ で留まっています。

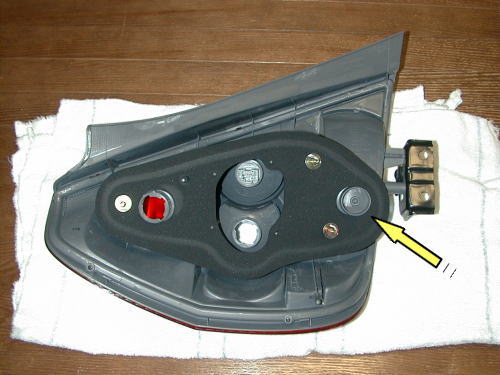

矢印の部分に新たにソケットを挿入する穴をあけます。
直径20mmぐらいがいいですが、少し小さめに開けて徐々に入り具合を確かめながらのほうが無難です。
ソケットを突っ込むだけでもしっかり固定されていましたが、ためしにキー溝を作ってみました。 きれいに溝を作れませんでしたが、しっかり固定できました。
レンズの中にばんばんキリクズがはいりましたが、しっかり水洗いと乾燥で中のキリクズは排出できました。
乾燥には扇風機でかなり時間がかかりましたが・・・。
エレクトリタップでノーマルブレーキランプの配線から分岐。
スモールランプ・ブレーキランプがそれぞれ点灯するか確認して終了です。
ノーマルスモールランプ
施工後スモールランプ
ノーマルブレーキランプ

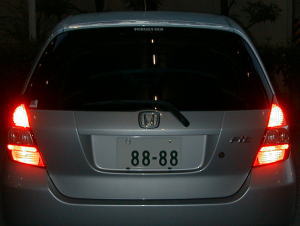

施工後ブレーキランプ
注)テールランプの真中の横長に光ってるのはストロボの光が反射しています。
材料費2000円弱のお手軽DIYでした。 テールランプのキリクズ排出で水洗いしましたので、乾燥に時間がかかりましたがその他は短時間で作業できます。 一見レンズと本体がツメとネジがあるので分離可能にみえるのですが、どうも接着されているみたいでした。
材料費2000円弱のお手軽DIYでした。
テールランプのキリクズ排出で水洗いしましたので、乾燥に時間がかかりましたがその他は短時間で作業できます。 一見レンズと本体がツメとネジがあるので分離可能にみえるのですが、どうも接着されているみたいでした。
